吊钩组

　　吊钩组是起重机上应用普遍的取物装置，它由吊钩、吊钩螺母、推力轴承、吊钩横梁、滑轮、滑轮轴以及拉板等零件组成。

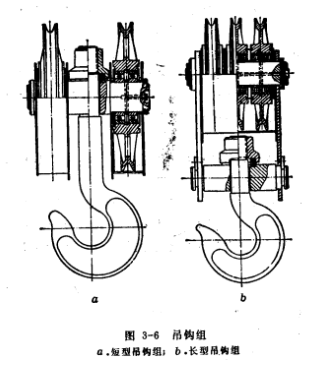

　　吊钩组有两种型式：一种是短型吊钩组(图3-6a)，另一种是长型吊钩组(图3-6b)。

　　长型吊钩组采用普通型吊钩，支承在吊钩横梁上，动滑轮则支承在单独的滑轮轴上。这种型式整体高度大，横向尺寸较小，应用时将减小一些有效起升高度。短型吊钩组采用长柄吊钩，动滑轮直接装在吊钩横梁上，由于省去一根单独的滑轮轴，所以整体高度较小，相应的增大了有效起升高度，短型吊钩组滑轮安装在吊钩两边，滑轮数目应是偶数，它只适用于双倍率的滑轮组。因为单倍率的平衡滑轮雷装在吊钩组上，对于短型吊钩组这是不可能的，只有采用长型吊钩组才能安装这个平衡滑轮。短型吊钩组只适用于较小的滑轮组倍率，当倍率较大时， 滑轮数目增多，吊钩横梁增长，横梁的弯曲力矩增大，从而使吊钩组自重过大。因之，短型吊钩组只用于较小的起重量。

　　为了挂钩方便，要求吊钩能绕垂直轴线和水平轴线回转。为此，吊钩用止推轴承支承在吊钩横梁上,吊钩尾部的螺母压在这个止推轴承上。螺母应有可靠的防松装置，止推轴承应有防尘装置，为了使吊钩能绕水平轴线回转，长型吊钩组横梁的轴端与定轴挡板相配处制成环形槽，容许横梁转动;相反，上方的滑轮轴的轴端则为扁缺口，不容许滑轮轴转动。

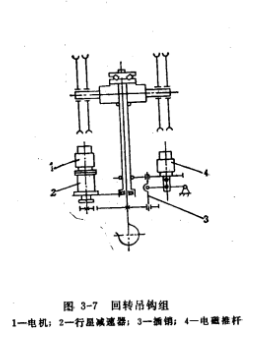

　　为了减少装卸物品过程中挂钩和卸重的辅助人力操作劳动，有的起重机已采用回转吊钩组。如图3-7所示， 电动机1通过行星减速器2带动一对开式齿轮，吊钩钩柱穿过开式大齿轮中心，并与大齿轮固接在一起转动，电磁推杆4上装有横杆，横杆拨动插销3落下或拍起。当吊钩进行工作时，电动机通电，电磁推杆抬起插销，吊钩转动，转到要求的位置时，电动机断电，电磁推杆推动插销落下，锁住大齿轮和吊钩。这些动作均由司机操纵，不需要人在吊钩旁作辅助劳动。
