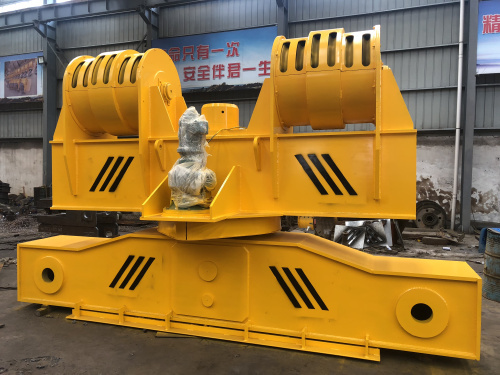

电动旋转吊具

　　产品介绍：

　　电动旋转吊具主要用于集装箱吊具领域，主要用于铁路或港口等有门吊使用自动吊具的作业，提升了货场装卸效率。

　　结构组成：

　　电动旋转吊具，包括上架、旋转机构和伸缩吊具。上架连接到起升机构，旋转机构安装在上架底部，伸缩吊具安装在旋转机构的底部，伸缩吊具随旋转机构转动；其中旋转机构由减速电机通过齿轮驱动旋转。

　　在实例中，旋转机构包括减速电机、小齿轮、回转支承、导电滑环、联接螺栓和旋转限位装置。

　　1、小齿轮连接到减速电机，小齿轮与回转支承啮合，减速电机双向转动带动小齿轮转动，小齿轮带动回转支承转动。

　　2、回转支承的上部通过联接螺栓连接到上架，回转支承的下部通过联接螺栓连接到伸缩吊具。

　　3、导电滑环的上部连接到上架，导电滑环的下部连接到伸缩吊具。

　　4、旋转限位装置包括两个接近限位器，两个接近限位器分别限定起始位置和回归位置。

　　5、减速电机的输出轴通过平键连接到小齿轮并带动小齿轮转动。减速电机是失电制动电机。电刷的弹性压力与导电环环槽滑动接触传递信号及电流。

　　6、伸缩吊具包括伸缩梁、底梁、伸缩机构和导板装置。底梁连接到回转支承的底部，伸缩梁安装在底梁的两端，伸缩梁上安装有导板装置。伸缩机构安装在底梁上，伸缩机构靠近底梁的两端，伸缩机构驱动伸缩梁沿导板装置伸缩。

　　7、伸缩梁的高度为550mm。本实用新型的电动旋转吊具能减轻吊具自重，在不改变钢丝绳下起重量的情况下较大限度的提高吊具的起重能力，改变无动力集装箱吊具的作业弊端，提高铁路货场集装箱作业的性能和效率。
